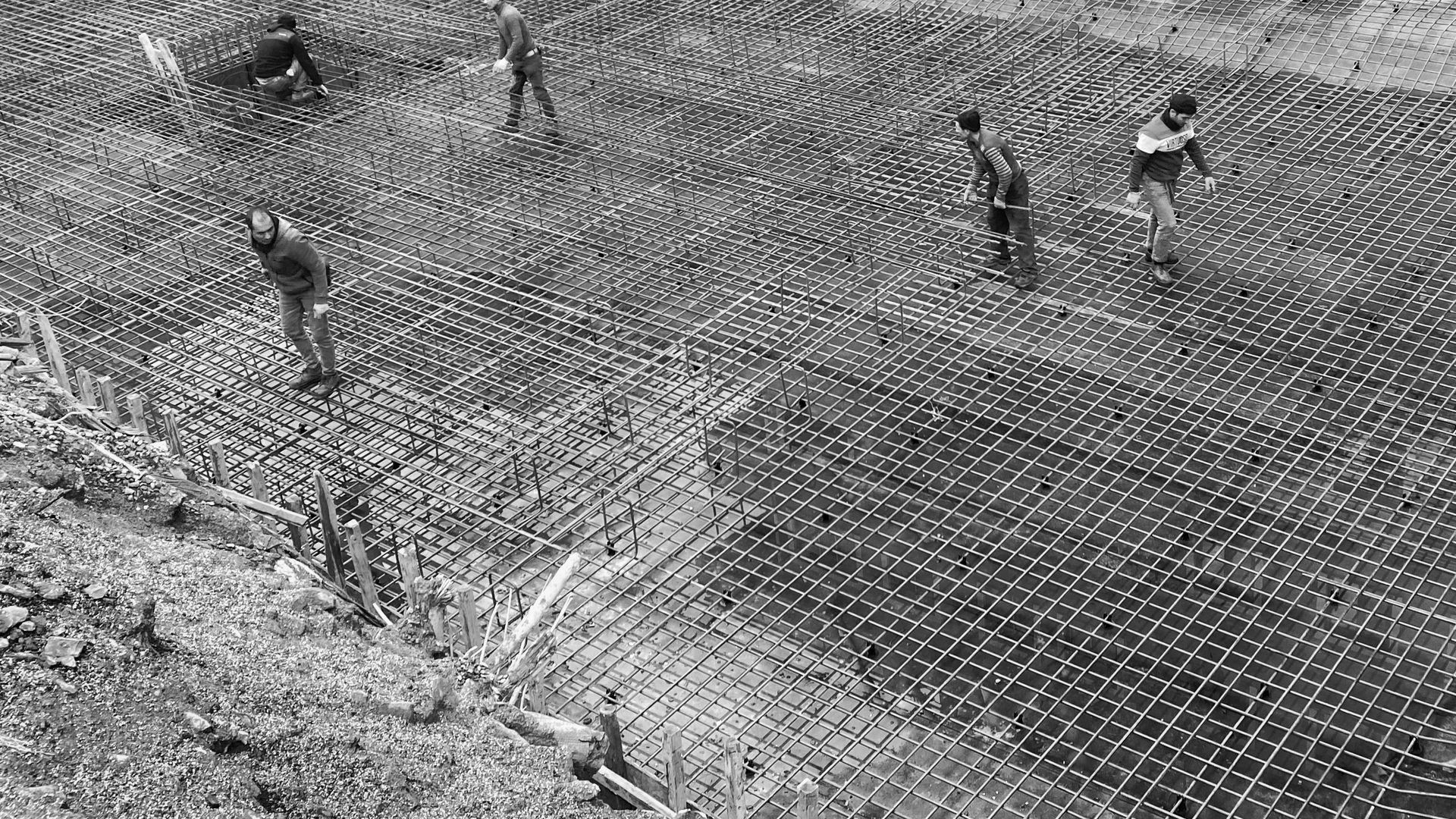

Quand on parle de recouvrement de treillis soudé, on parle surtout d’un bon ferraillage, bien placé, qui tient la route une fois le béton coulé. Dans une dalle béton, la superposition des panneaux ne sert pas à faire joli, elle assure la continuité mécanique de l’armature et limite les désordres qui apparaissent souvent trop tôt quand la pose a été bâclée.
Pour les pressés :
Je vous le dis comme à l’atelier, un recouvrement bien calculé et un enrobage respecté évitent que la dalle vous envoie des fissures en cadeau.
- Appliquez la règle recouvrement = 50 fois le diamètre du fil (ex. 7 mm = 350 mm).
- Limitez le recouvrement à 3 épaisseurs pour préserver l’enrobage et le bon placement du béton.
- Gardez 3 à 5 cm d’enrobage entre treillis et sol, utilisez des cales rigides et ne posez jamais le treillis sur le polyane.
- Placez le treillis dans le 1/3 inférieur de la dalle (pour 12 cm, caler à ~3,5 cm) et alignez les fils les plus gros dans le sens porteur.
- Prévoyez +15% pour recouvrements et chutes et vérifiez le label ADETS ainsi que la conformité NF A 35-080-2 avant la pose.
Règles générales du recouvrement de treillis soudés
Le recouvrement désigne la zone où deux panneaux se chevauchent. Cette zone permet de transmettre les efforts d’un panneau à l’autre sans perdre la résistance globale de la dalle. En clair, si vous laissez ça au hasard, le béton vous le rappellera un jour ou l’autre, souvent au pire moment.
En béton armé, la règle couramment retenue pour calculer la longueur de recouvrement est simple, presque trop simple pour être ignorée : recouvrement = 50 fois le diamètre du fil d’acier. Avec un fil de 7 mm, on obtient donc 350 mm de recouvrement, ce qui donne une base claire pour la mise en œuvre.
Les normes BAEL et NF encadrent aussi la superposition des panneaux. Le recouvrement entre treillis soudés doit être limité à 3 épaisseurs du fil, afin de préserver les enrobages nécessaires et de permettre une bonne transmission des efforts. Si le recouvrement devient trop important, le béton se place mal autour des aciers et l’homogénéité de la dalle en prend un coup.
En cas de mauvais rendu en surface, consultez notre article sur le béton désactivé raté.
Autour de chaque armature, l’enrobage nominal s’écrit cnom = cmin + Δcdev, avec une tolérance de fabrication et de pose généralement conseillée à 10 mm. Cette marge aide à conserver un enrobage suffisant malgré les petites imprécisions du chantier, qui ne manquent jamais de venir se glisser dans l’histoire.
Entre le treillis et le sol, il faut conserver un enrobage minimal de 3 à 5 cm. Cette distance limite les risques de corrosion et améliore la durabilité de la dalle. Le panneau ne doit jamais être posé directement sur le film polyane ni sur le support du dallage.
La maille de recouvrement doit garantir une continuité mécanique et une sécurité structurelle suffisante pour éviter les fissurations prématurées. Le béton travaille bien quand les aciers sont à leur place, moins bien quand ils sont coincés, affaissés ou trop proches du support.
Calcul du treillis soudé selon la dalle béton
Le choix du treillis ne se fait pas à l’œil, sauf si l’on aime les mauvaises surprises. Il dépend de l’épaisseur de la dalle, de l’usage prévu et de la section d’acier minimale exigée par la norme. Plus la dalle est sollicitée, plus le ferraillage doit être adapté.
Pour certaines applications, le béton fibré peut influencer le choix du treillis.
Épaisseur de la dalle et choix du treillis
Pour les dallages de maisons individuelles, l’épaisseur minimale est de 12 cm, conformément à l’article 5.1 de la norme NF P 11-213-3. Pour cette épaisseur, la section d’acier nécessaire est de 2,40 cm²/ml, calculée sur la base de 0,2 % de la section de béton.
Pour les terrasses et surfaces surélevées, notre guide sur la dalle sur plot peut être utile.
Dans ce cas, un seul panneau de ST25CS suffit généralement, par exemple un modèle avec fils HA7 espacés de 150 mm. Cette solution convient bien aux dalles courantes, à condition que la pose et le calage soient propres. Un bon treillis mal placé vaut souvent moins qu’un treillis moyen bien mis en œuvre, et ça, le chantier le sait très bien.
Pour une dalle de 20 cm, la section minimum obligatoire grimpe à 4,28 cm²/ml. Il faut alors viser un treillis ST50C, qui offre 5,03 cm²/ml, ou deux couches de ST25C, qui totalisent 5,14 cm²/ml. Le choix dépend de la configuration de l’ouvrage et des contraintes du projet.
Pour les dalles à usage industriel, dont l’épaisseur est souvent comprise entre 15 et 23 cm, il est préférable de se tourner vers un treillis ST 15 C. Pour les réservoirs en béton, les références ST65 C, ST60, ST50 et ST50C sont retenues selon l’épaisseur des parois et le niveau de sollicitation.
Diamètre des fils, sections et maillages
Le treillis soudé conforme à la norme NF A 35-080-2 doit comporter un diamètre minimal de fils de 5,0 mm. Pour les dalles de compression, ou chapes minces porteuses, l’épaisseur du fil peut descendre à 3 mm, selon l’usage et les performances attendues.
La section minimale d’acier dans la nappe de treillis représente 0,2 % de celle du béton, d’après l’article 5.3 de la norme NF P 11-213-3. Ce ratio sert de base de calcul pour vérifier que le ferraillage offre une résistance cohérente avec l’épaisseur de la dalle.
Les panneaux courants mesurent souvent 6 m × 2,4 m pour les ST25 C, ou 3 m × 2,4 m pour les ST25 CS. La maille la plus répandue pour les dalles sur terre-plein est un carré de 150 mm avec un fil de 7 mm. Pour les barres perpendiculaires aux poutrelles, la maille ne doit pas dépasser 20 cm, et pour les barres parallèles, elle ne doit pas dépasser 30 cm.
Le tableau ci-dessous permet de comparer rapidement quelques cas usuels selon l’épaisseur de dalle et le type de treillis à retenir.
| Épaisseur de dalle | Section d’acier minimale | Treillis conseillé | Observations |
|---|---|---|---|
| 12 cm | 2,40 cm²/ml | ST25CS | Adapté aux maisons individuelles et aux dalles courantes |
| 15 à 23 cm | Variable selon le projet | ST 15 C | Souvent retenu pour les usages industriels |
| 20 cm | 4,28 cm²/ml | ST50C ou double ST25C | Choix intéressant pour une dalle plus chargée |
| Parois de réservoirs | Selon l’épaisseur | ST65 C, ST60, ST50, ST50C | Sélection selon la sollicitation et la géométrie |
Règles de pose et de positionnement du treillis soudé
La pose du treillis compte autant que son dimensionnement. Un panneau bien choisi mais mal calé finit souvent trop bas, trop haut, ou déformé au passage des compagnons. Et ensuite, on s’étonne que la dalle travaille mal, comme si le béton s’occupait lui-même du détail.
Positionnement précis dans la dalle
Le treillis soudé doit être placé dans le 1/3 inférieur de l’épaisseur de la dalle. Cette position favorise la résistance à la traction, là où la dalle en a le plus besoin. Pour une dalle de 12 cm, le treillis est généralement calé à 3,5 cm du sol.
Il ne faut jamais poser le treillis directement sur le film polyane. Il convient d’intercaler des cales de 3 à 5 cm, de préférence en PVC ou en bois bien stable. Le treillis doit rester surélevé de façon régulière pour conserver l’enrobage prévu.
Le sens des diamètres les plus importants du treillis doit toujours suivre le sens porteur du plancher. Ce détail évite une mauvaise répartition des charges et améliore le comportement global de la dalle.

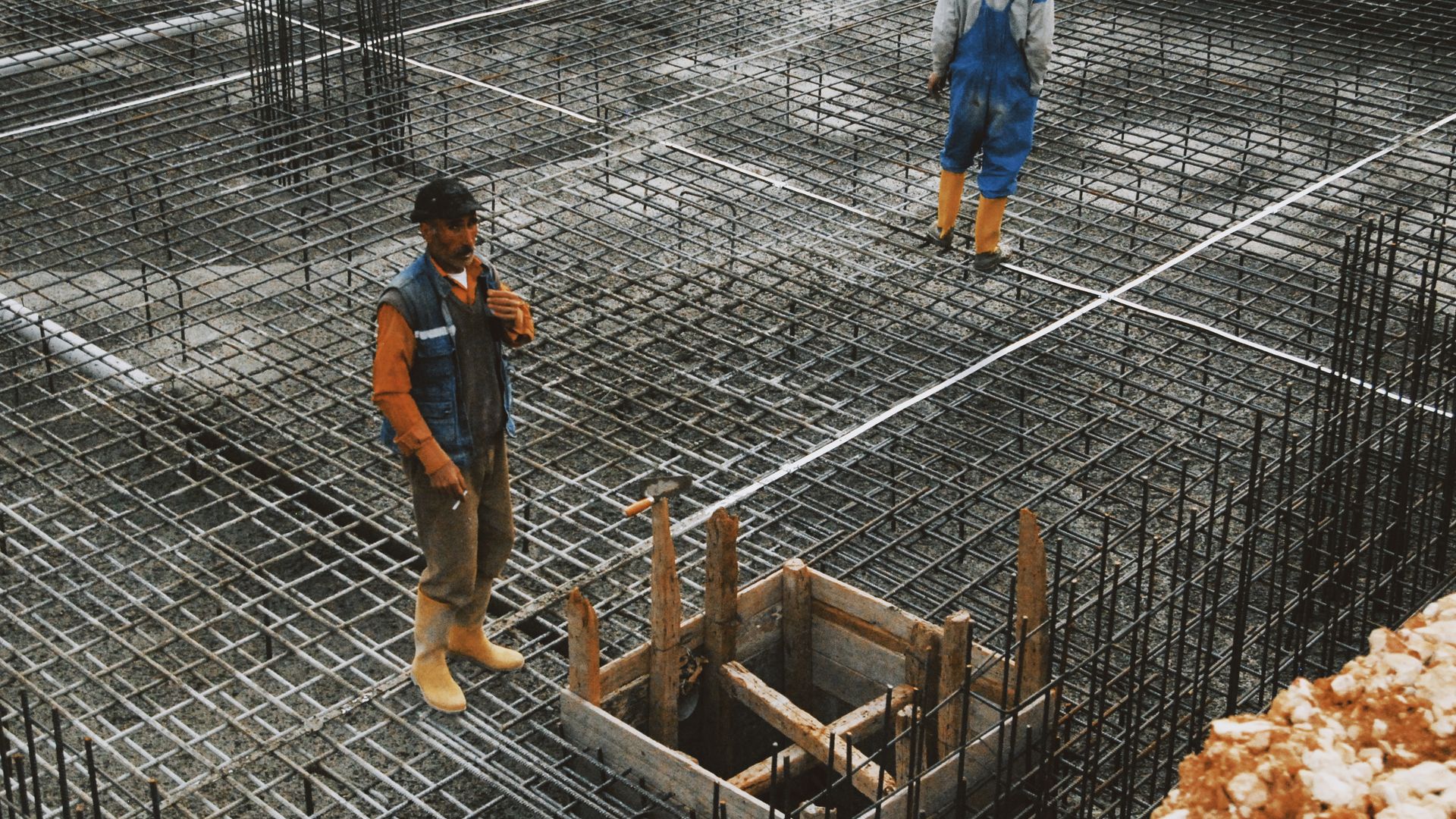

Si le personnel doit marcher sur le treillis pendant la pose, mieux vaut utiliser des cadres fixes ou des distanciers PVC rigides. Des cales trop souples ou mal réparties font descendre l’armature dans le béton. Résultat, le ferraillage n’est plus à sa place, et le dallage non plus.
Quantité et découpe
Pour estimer la quantité de treillis, il faut calculer la surface de la dalle puis ajouter 15 % pour tenir compte des recouvrements et des chutes. Les panneaux se recoupent sur la longueur, donc il vaut mieux prévoir large plutôt que de courir après un panneau manquant au milieu du coulage.
Les panneaux standards de 2,40 m × 6 m couvrent 14,4 m², tandis que les panneaux de 2,40 m × 3 m couvrent 7,2 m². Ce format facilite l’organisation du chantier et limite les découpes inutiles, à condition de bien anticiper les recouvrements.
Normes de conformité et recommandations officielles
Le treillis soudé doit être conforme aux normes en vigueur, sans quoi la dalle repose sur un assemblage qui n’a pas reçu le bon niveau de contrôle. Les fabricants sérieux indiquent la conformité sur l’étiquette et dans la documentation technique. Il faut la vérifier avant la pose, pas après la fissure.
Les treillis utilisés doivent porter le label ADETS et répondre à la norme NF A 35-080-2. Cette conformité garantit une fabrication adaptée aux exigences françaises et européennes. La valeur conventionnelle de déformation limite pour les treillis soudés est fixée à 2 %, ce qui diffère des aciers de catégorie 3, donnés à 5 % selon la NF A 35-016.
Pour les poutrelles, le calcul de la section d’armature perpendiculaire s’exprime par A = (4 × L) / fe, avec A en cm²/ml et L l’entre-axe en cm. Cette formule permet de dimensionner correctement l’armature selon la géométrie du plancher.
Cas d’usage et choix selon l’application
Le bon treillis dépend toujours de l’usage de la dalle. Une dalle sur terre-plein n’a pas les mêmes besoins qu’une dalle industrielle, une chape mince ou un réservoir. Le matériau ne se choisit pas par habitude, mais selon l’épaisseur, les charges et la fonction de l’ouvrage.
Pour les dalles sur terre-plein, les références ST25 C et ST25 CS sont les plus employées. Pour les dalles de compression et les chapes fines, un fil de 3 mm peut suffire. Pour les dalles épaisses ou à usage industriel, on privilégie des treillis plus denses ou doublés, comme le ST50C ou deux couches de ST25C.
Le prix constaté d’un treillis soudé varie généralement entre 3 € et 15 € par unité, selon le type, les dimensions et l’épaisseur. Le tarif ne dit pas tout, bien sûr, mais il donne déjà une idée du niveau de ferraillage attendu.
Erreurs fréquentes à éviter lors du recouvrement du treillis soudé
Les erreurs de pose reviennent souvent, comme un mauvais souvenir qu’on aurait préféré oublier. Le problème, c’est qu’avec une dalle béton, les oublis finissent rarement dans les clous.
La première erreur consiste à poser le treillis directement sur le polyane ou le support du dallage sans surélévation. Dans ce cas, l’enrobage devient insuffisant et les risques de corrosion augmentent. Le béton n’aime pas voir l’acier trop proche de l’humidité, et l’acier le lui rend bien.
Il faut aussi respecter la limite de 3 épaisseurs pour le recouvrement. Au-delà, l’enrobage du béton devient moins efficace et la continuité mécanique peut être perturbée. De même, un treillis voilé ou non rectiligne en position basse ou haute altère la portance de la dalle.
Autre point de vigilance, ne pas oublier de vérifier la présence du label ADETS. Un treillis non conforme n’apporte aucune garantie sérieuse, même s’il ressemble à celui du voisin. Marcher sur un treillis mal calé, sans cadres fixes ni distanciers rigides, risque aussi de déformer le ferraillage et d’affaiblir l’ouvrage.
Enfin, placer le treillis au milieu exact de la dalle est souvent délicat, surtout si le personnel doit circuler dessus pendant le coulage. La position dans le 1/3 inférieur reste la plus sûre et la plus simple à tenir sur chantier. En respectant le recouvrement, l’ancrage et le positionnement, vous assurez la durabilité et la sécurité de la dalle.
Au fond, un bon recouvrement de treillis soudé, c’est surtout une pose bien pensée, un enrobage respecté et un choix de panneau cohérent avec la dalle. Le béton pardonne peu les approximations, alors autant lui donner des aciers bien placés.
