Le raccord diélectrique, ou RID, est un petit élément de plomberie qui joue un grand rôle dans la protection d’un chauffe-eau électrique. Placé entre le ballon d’eau chaude et le réseau domestique, il limite les échanges électriques entre des métaux différents. Sans lui, la corrosion galvanique peut faire son travail en silence, jusqu’à fragiliser la cuve et provoquer des fuites.
Pour les pressés :
Le raccord diélectrique isole la cuve du chauffe eau du réseau, réduisant la corrosion et vous évitant une fuite surprise qui vous gâcherait une journée de chantier.
- Montez le côté inox sur la cuve et le côté laiton vers le cuivre, sinon vous venez de payer pour rien.
- Fermer les vannes avant d’intervenir, la vidange totale n’est pas toujours nécessaire mais il faut éviter les éclaboussures.
- Ne pas écraser les joints, serrez fermement sans excès, les fuites commencent souvent quand on croit bien faire.
- Testez l’étanchéité à la pression après pose, mieux vaut corriger tout de suite que découvrir une fuite plus tard sous l’habillage.
- Un seul raccord sur la sortie d’eau chaude suffit dans la plupart des cas, ajoutez un second côté eau froide si vous avez un bouclage hydraulique.
Qu’est-ce qu’un raccord diélectrique et pourquoi est-il indispensable ?
Quand on parle de raccord diélectrique, on parle d’un dispositif pensé pour isoler deux matériaux qui ne font pas toujours bon ménage. Dans une installation classique, la cuve du chauffe-eau est en acier, tandis que le réseau de plomberie peut comporter du cuivre ou du laiton. Sur le papier, tout se passe bien. Dans la vraie vie, l’électrochimie, elle, adore semer la pagaille.
Le principe est simple, presque élégant, ce qui est rare dans un coin de chaufferie un peu serré. Le raccord intègre une partie bimétallique et une bague isolante qui coupent la continuité électrique. Résultat, le courant galvanique ne circule plus entre la cuve et la tuyauterie. On parle alors de protection contre l’électrolyse et la corrosion par effet électrochimique.
Son rôle est donc très ciblé, mais décisif. Il évite le contact direct entre l’acier du ballon et les métaux du réseau. En clair, il aide à préserver le chauffe-eau, à réduire les risques de fuite et à prolonger sa durée de vie. C’est le genre de petite pièce qu’on oublie volontiers jusqu’au jour où le ballon commence à suinter, ce qui, vous en conviendrez, arrive toujours au mauvais moment.
Sans raccord diélectrique, la corrosion galvanique peut apparaître rapidement. Elle attaque les zones de jonction, fragilise la sortie d’eau chaude et peut imposer un remplacement prématuré de l’appareil. Autrement dit, pour économiser un raccord, on finit parfois par payer un ballon neuf. Le calcul est vite fait.
Comment installer un raccord diélectrique sur un chauffe-eau électrique ?
La pose d’un raccord diélectrique demande surtout de respecter le bon sens de montage et d’assurer une étanchéité propre. Sur un appareil neuf, l’opération se fait généralement sans difficulté particulière, à condition de ne pas jouer les forçats de la clé à molette. En plomberie, trop serrer n’a jamais réparé un joint écrasé, c’est même souvent l’inverse.
Étapes de pose sur un appareil neuf

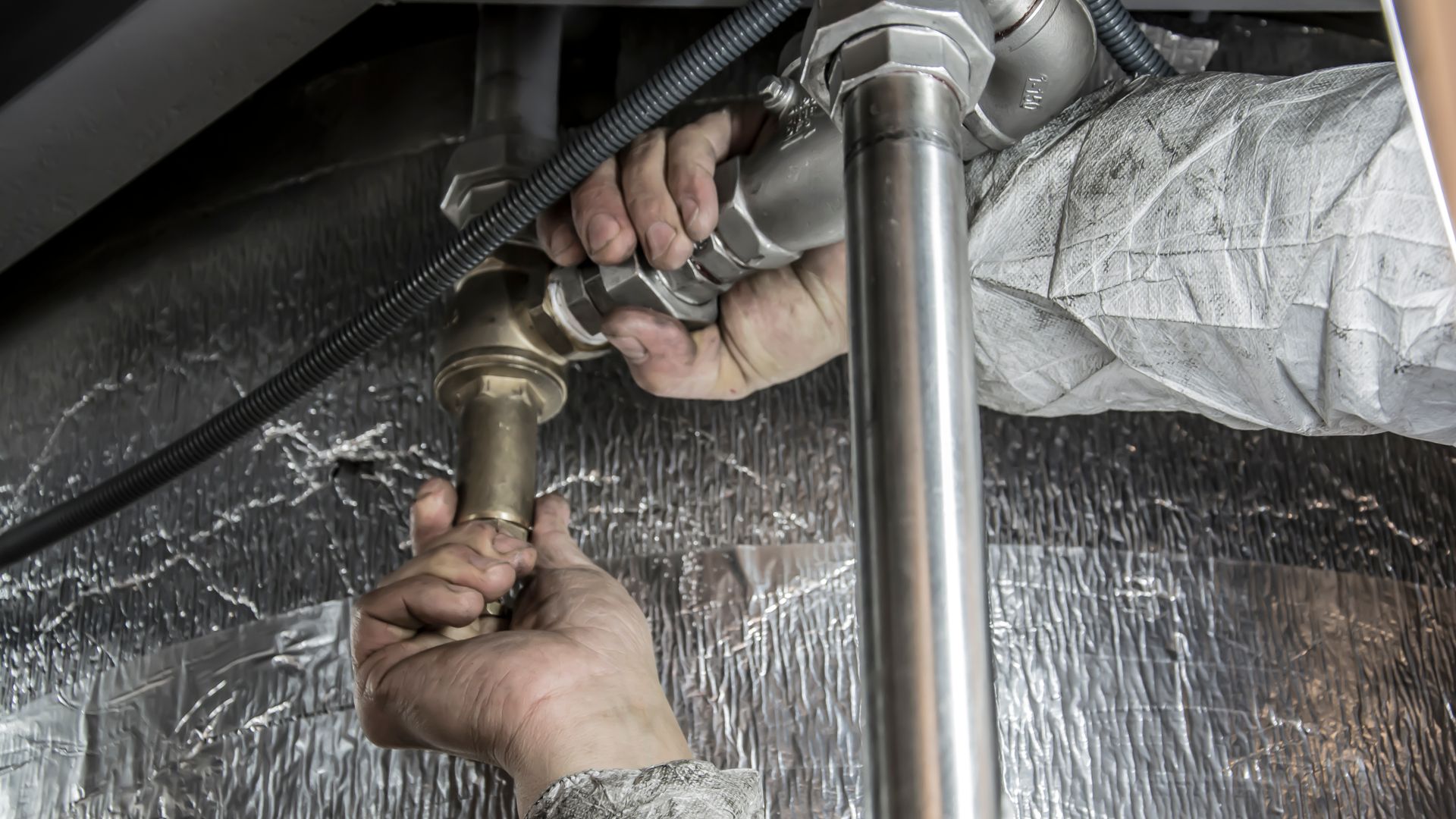

Sur un chauffe-eau neuf, il faut commencer par visser le raccord diélectrique avec son joint sur le piquage de sortie d’eau chaude. Cette sortie est la zone prioritaire, car c’est là que le risque de corrosion galvanique est le plus marqué. Une fois le raccord en place, on peut connecter le tube PER rouge ou, selon l’installation, un tube cuivre.
Le sens d’installation a son importance. Le côté inox se positionne sur le piquage du chauffe-eau, tandis que le côté laiton doit être relié au cuivre du réseau. Si on inverse, on perd l’intérêt du dispositif. Chaque extrémité doit comporter un joint torique pour garantir l’étanchéité et éviter les suintements au premier remplissage.
Le serrage doit rester mesuré. Il faut visser fermement, mais sans excès, afin de ne pas écraser les joints. Un serrage trop fort peut provoquer une fuite discrète au départ, puis très visible ensuite, quand la pression et la température s’en mêlent. Le raccord diélectrique n’aime ni la brutalité ni l’improvisation.
Remplacement ou pose sur appareil existant
Sur un chauffe-eau déjà en service, la première chose à faire est de fermer les vannes d’arrivée et de départ d’eau. Cette étape limite les écoulements pendant l’intervention et permet de travailler proprement. Bonne nouvelle, la vidange totale du ballon n’est pas impérative dans tous les cas. On évite ainsi de transformer une intervention simple en chantier aquatique.
Après la pose, il faut réaliser un test de pression pour vérifier l’étanchéité. On surveille les raccords, les joints et les points de jonction. Si tout reste sec, l’installation est correcte. S’il y a une fuite, mieux vaut la corriger tout de suite plutôt que d’attendre que l’humidité fasse son petit numéro sous l’habillage du ballon.
Pour mieux visualiser les points de contrôle, voici un tableau récapitulatif des étapes et des vérifications à effectuer lors de la pose.
| Étape | Action à réaliser | Point de vigilance |
|---|---|---|
| Préparation | Fermer les vannes d’eau avant intervention | Éviter tout écoulement pendant le démontage |
| Montage | Visser le raccord sur la sortie d’eau chaude | Respecter le sens inox, laiton |
| Étanchéité | Placer les joints toriques à chaque extrémité | Ne pas écraser les joints au serrage |
| Contrôle | Effectuer un test de pression après pose | Vérifier l’absence de fuite visible |
Ce que disent la réglementation et les normes sur le raccord diélectrique
La réglementation ne laisse pas vraiment de place au débat sur ce point. La norme NF C 15-100 impose la présence d’un raccord diélectrique sur la sortie d’eau chaude des chauffe-eau électriques. L’objectif est clair, empêcher le contact direct entre l’acier du piquage de cuve et les matériaux conducteurs du réseau domestique, notamment le cuivre et le laiton.
Cette exigence vise donc à limiter la corrosion galvanique, ce phénomène électrochimique qui attaque les métaux lorsqu’ils baignent dans un environnement propice aux échanges de charges. Le raccord installé doit répondre aux normes en vigueur pour être conforme. Un accessoire posé à l’ancienne, parce qu’“on a toujours fait comme ça”, ne remplace pas un équipement conforme. Les habitudes ont parfois bon dos, surtout quand elles finissent par percer une cuve.
Faut-il un raccord diélectrique ou deux sur un chauffe-eau ?
La question revient souvent, et pour cause, les habitudes divergent d’un professionnel à l’autre. Certains installateurs posent deux raccords, un sur l’eau chaude et un sur l’eau froide. D’autres se limitent à la sortie d’eau chaude, puisque c’est là que le risque de corrosion est le plus élevé. Les deux approches existent, mais elles ne répondent pas exactement au même contexte.
Positions des professionnels
Dans la pratique, la sortie d’eau chaude concentre la priorité. C’est elle qui subit le plus fortement les effets de la température et des réactions électrochimiques. Le raccord diélectrique placé à cet endroit protège donc la zone la plus exposée. Quand on parle de protection anticorrosion, il vaut mieux traiter d’abord le point faible que disperser les efforts pour faire joli sur le papier.
Certains professionnels préfèrent systématiquement doubler la protection en posant un raccord sur chaque départ. Cette méthode vise surtout à uniformiser les installations et à anticiper les particularités du réseau. Elle n’est pas imposée partout, mais elle traduit une approche prudente, notamment sur des installations anciennes ou hétérogènes.
Recommandations suivant le contexte de l’installation
Le second raccord, côté eau froide, devient réellement indispensable dans un cas précis, celui du bouclage hydraulique. Dans ce type de circuit, l’eau chaude revient vers le ballon, ce qui peut relancer les phénomènes d’électrolyse sur une boucle plus large. Sans ce retour, la pose côté froid n’est ni obligatoire ni véritablement utile.
En dehors de ce cas, un seul raccord diélectrique suffit sur la sortie d’eau chaude. Certains fabricants recommandent malgré tout d’en placer un sur chaque sortie, par précaution ou pour harmoniser leurs prescriptions de montage. La règle à retenir reste simple, un raccord minimum obligatoire côté eau chaude, et un second possible côté froid si l’installation le justifie.
Bonnes pratiques, erreurs fréquentes et astuces
Le raccord diélectrique n’est pas compliqué, mais il ne pardonne pas l’approximation. Une pose réussie repose sur quelques réflexes simples, et sur l’abandon de certaines vieilles manies qui traînent encore dans des ateliers ou des chantiers. Il y a des traditions qui rendent service, et d’autres qui font surtout perdre du temps.
- Respecter le sens de montage, avec le laiton côté cuivre et l’inox côté chauffe-eau.
- Serrer sans excès pour préserver les joints toriques et éviter les fuites.
- Vérifier la taille du raccord afin qu’il corresponde bien à l’installation.
- Contrôler l’étanchéité après la pose avec un test de pression.
Une erreur fréquente consiste à trop serrer à la clé à molette. Le joint s’écrase, l’étanchéité se dégrade, puis l’eau trouve naturellement son chemin. Une autre mauvaise habitude consiste à remplacer le raccord diélectrique par un raccord galva M/F 26/34, pratique encore rencontrée chez certains anciens professionnels. Le problème est simple, cette solution ne respecte pas la réglementation actuelle et ne joue pas le même rôle isolant.
Le raccord diélectrique apporte aussi un avantage souvent oublié, il limite la déperdition de chaleur par conduction entre le ballon et la tuyauterie. Ce n’est pas sa mission première, mais l’effet est réel. La température se diffuse moins vers le réseau, ce qui contribue à préserver la chaleur de l’eau stockée. Sur une installation bien pensée, chaque détail compte, même ceux qu’on ne remarque pas au premier coup d’œil.
Enfin, le choix de la bonne taille n’est pas un détail de catalogue. Un raccord trop grand, ou mal adapté, ne protège pas correctement du risque de corrosion et peut compliquer le montage. Mieux vaut prendre le bon modèle dès le départ que bricoler une adaptation hasardeuse. En plomberie comme en rénovation, je le vois souvent, les économies mal placées coûtent plus cher que la pièce d’origine.
En résumé, le raccord diélectrique protège le chauffe-eau électrique, freine la corrosion galvanique et sécurise la durée de vie du ballon. Bien posé, au bon endroit et dans le bon sens, il fait discrètement son travail, sans faire de bruit, ce qui est finalement la plus belle réussite d’un accessoire de plomberie.
